北海結構防裂堵漏加固公司認為混凝土已有100多年的歷史，而現(xiàn)在的混凝土結構仍然是建筑中最常用的結構。混凝土具有許多優(yōu)良的性能，如高抗壓強度、施工性和和易性。但由于混凝土抗拉強度較低，專業(yè)結構加固資質在使用過程中容易出現(xiàn)裂縫。裂縫的出現(xiàn)將對結構本身的安全性能產(chǎn)生非常嚴重的影響，因此需要及時加固。
混凝土裂縫修補方法主要有表面封閉法、噴射法、壓力灌漿法和充填封閉法，適用于不同情況。根據(jù)裂縫產(chǎn)生的原因、性質、寬度、深度、裂縫的穩(wěn)定性、鋼筋的銹蝕和不同的修補目的，采取相應的補救措施。
表面密封法

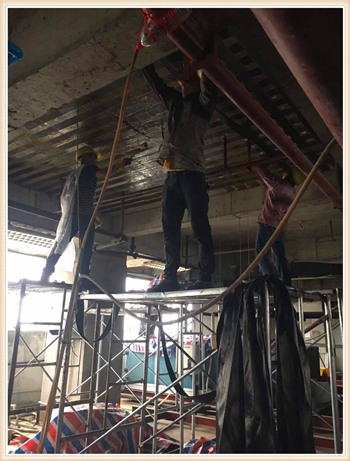

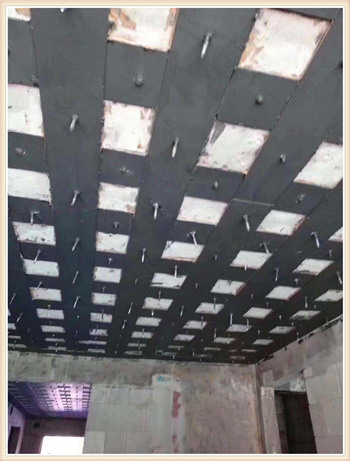

利用混凝土表面微獨立裂縫（裂縫寬度W≤0.2mm）或網(wǎng)狀裂縫的毛細作用，吸收粘度低、滲透性好的修補膠，封閉裂縫通道。對于地板等需要防滲的部位，可在混凝土表面粘貼碳纖維復合材料，以增強密封效果。
注入法
將低粘度、高強度的裂縫修補膠以一定的壓力注入裂縫中。一般用特殊底座的專用注射器將補裂膠注入裂縫中。本方法適用于0.15mm≤w≤1.5mm的靜態(tài)獨立裂紋、貫通裂紋和蜂窩局部缺陷的加固和密封。注射前，應按產(chǎn)品規(guī)范用密封膠將裂紋周邊密封。
壓力灌漿
在一定時間內(nèi)，用高壓灌漿機將修補用的裂縫膠壓入高壓裂縫中（按產(chǎn)品使用說明書確定）。該方法適用于大型結構的裂縫、大體積混凝土蜂窩狀嚴重缺陷和深淺彎曲裂縫的處理。
充填密封法
根據(jù)廣西結構防裂堵漏加固公司的規(guī)定，構件表面沿裂縫方向鑿出深度和寬度分別不小于20 mm和15 mm的V型槽，然后用抗裂膠或改性環(huán)氧樹脂彈性填縫材料填塞，并粘貼碳纖維復合材料進行附加約束。該方法適用于W≥0.5mm的動靜裂紋的處理。填充后，表面應設置保護層。

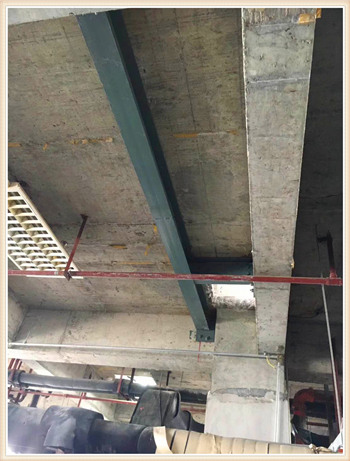

雖然混凝土在有裂縫的情況下能正常工作，廣西加固公司但裂縫的存在和超限會引起鋼筋銹蝕，降低結構的使用壽命；裂縫對建筑物正常使用功能的影響主要是降低結構的防水性能和氣密性，影響建筑物的正常使用功能建筑的美觀，給人們造成不安全的心理壓力和心理負擔。因此，應及時處理裂縫，保證結構的安全使用。
北海加固工程有限責任公司聯(lián)系電話：18776957568
公司網(wǎng)址：http://www.erjiajian.cn
